تعريف کلي :
دکل هاي خودايستا اصطلاحاً به دکل هايي گفته ميشوند که داراي 3 يا 4 پايه بوده و پايه ها با اعضاي خرپايي به هم متصل مي شوند . اين نوع دکل ها بدون استفاده از کابل هاي مهار نصب شده و مبناي طراحي آنها تحمل نيروهاي برشي و گشتاورهاي خمشي و پيچش در پايين دکل است .
3- دکل هاي خود ايستاي چهارپايه
اين نوع دکل ها بصورت چهارپايه بوده که معمولاً تمام قطعات دکل از نبشي ساخته مي شود و بوسيله پيچ و مهره به يکديگر متصل مي گردند . اين دکل ها براي بارهاي زياد طراحي شده و معمولاً براي ارتفاع هاي بلندتر از 60 متر اجرا مي شوند .
4- دکل هاي خود ايستاي سه پايه
دکل هاي خود ايستا سه پايه ، دکل هايي هستند که بصورت مشبک بوده و داراي سه پايه مي باشد . پايه ها اکثراً از لوله و اعضاي داخلي بصورت خرپايي و از نبشي ساخته مي شوند. در ساخت پايه ها از نبشي، نبشي 60 درجه ،ميلگردهاي توپر و و پروفيلهاي خمکاري شده نيز استفاده مي شوند . اعضاي داخلي ( بريس ها ) از نبشي ، لوله و ميلگرد ساخته مي شوند . اين نوع دکل ها براي نصب آنتن هاي مايکروويو ، آنتن هاي موبايل و بيسيم استفاده مي شوند .

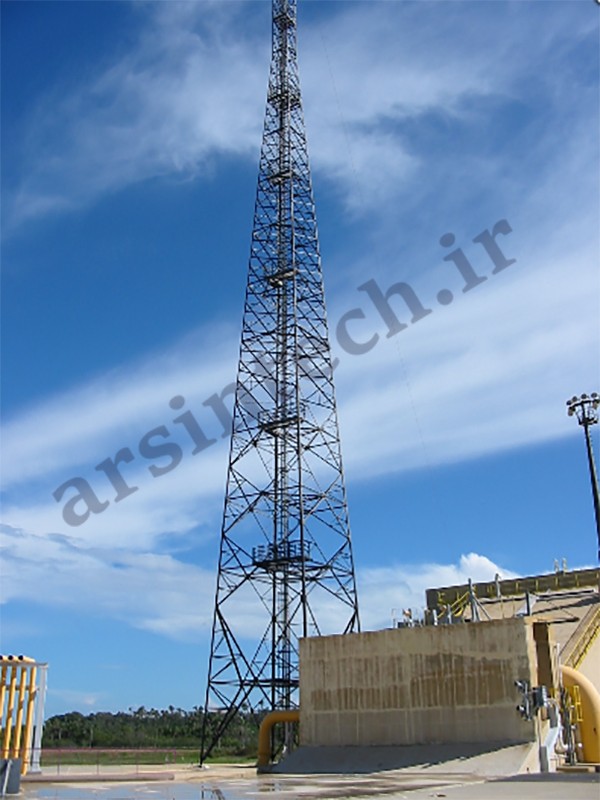

دکل خودايستا انواعي از دکل هستند که نياز به کابل مهار نداشته و معمولا بصورت 3پايه و يا چهارپايه اجرا مي شوند .
در دکل خودايستا که با نام هاي ديگري چون لتيس (lattice) نيز شناخته مي شوند پايه ها معمولا از جنس لوله و يا نبشي بوده و اجزاي داخلي بصورت شبکه اي از مقاطع نبشي يا ناوداني ساخته مي شوند .
در دکل خود ايستا هر قطعه داراي کد شناسايي منحصر بفرد بوده که در محل مخصوص بخود نصب مي شود . معمولا سطح مقطع دکل هاي خود ايستا با افزايش ارتفاع کاهش مي يابد .
هر چقدر فاصله پايه ها در پايين ترين نقطه دکل بيشتر باشد ظرفيت بارگذاري دکل (تحت شرايط محيطي ثابت و مقاطع فلزي يکسان) افزايش مي يابد . با اين وجود دکل خود ايستا با پايه اي با عرض کم ( narrow base) نيز براي مقاصد مختلف ساخته مي شوند .
با افزايش فاصله پايه ها مي توان فونداسيون زير هد پايه را بصورت منفرد اجرا کرد در اين شرايط هزينه ي ساخت دکل افزايش يافته و هزينه اجراي پي کاهش مي يابد . در مقابل چنانچه فاصله پايه ها از حد مشخصي کمتر باشد . هزينه ساخت دکل کاهش يافته و با توجه به افزايش ابعاد فونداسيون يکپارچه زير دکل ؛ هزينه اجراي پي افزايش مي يابد .در عمل با توجه به شرايط محيطي و محدوديت هاي عملياتي و مالي مي توان حالتي بهينه را اجرا نمود .
با توجه به شرايط ساخت ؛ امکان ساخت دکل خود ايستا با اجزاي پيچ و مهره اي يا جوشکاري شده و يا ترکيبي از دو روش وجود دارد . اجزاي داخلي دکل خود ايستا در اشکال گوناگون طراحي و ساخته مي شوند . اجزاي داخلي با نماي K شکل ؛ X شکل و يا Z شکل از مرسوم ترين طرح هاي مورد استفاده در دکل خود ايستا هستند .
در طراحي دکل هاي خود ايستا از آيين نامه هاي مختلفي مانند Tia222G ، Aisc و ساير آيين نامه هاي مربوطه استفاده مي شود . نوع فونداسيون دکل هاي خود ايستا با توجه به پارامترهاي مختلفي مانند ميزان بارگذاري دکل ، موقعيت جغرافيايي نصب دکل ، جنس خاک محل اجرا ، هزينه هاي مربوط به تهيه بتن و همچنين نيروي انساني تعيين مي شود .
ساختار دکل هاي خود ايستا بگونه اي است که در يک يا دو پايه دکل نيروي بالابرنده (Uplift) و در يک يا دو پايه ديگر نيروي فشاري رو به پايين به فونداسيون اعمال مي شود .
به همين دليل و با توجه به وجود گشتاور کوپل در پاي دکل ، مهمترين پارامتردر طراحي فونداسيون دکل هاي خود ايستا “واژگوني” مي باشد .
انواع دکل خود ايستا عبارتند از :
مشاوره رايگان نه بعنوان فروشنده ، بلکه بعنوان يک مشاور براي کسب اطلاعات بيشتر در رابطه با انواع دکل هاي مخابراتي ( دکل منوپل ، دکل خودايستا ، دکل مهاري )با کارشناسان فروش اين مجموعه تماس بگيريد .
